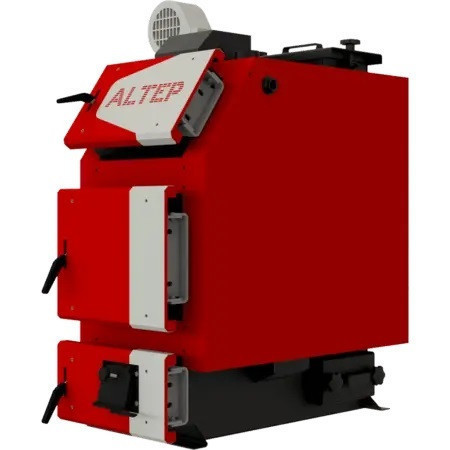

Котел опал опалювальний з автоматичним блоком керування АЛЬТЕП ТРІО УНІ ПЛЮС 40 кВт (TRIO UNI PLUS)

 КОТЛИ ALTEP! ВИГОДНІ ПОТУЖЕННЯ (УТШЕНІЙТЕ)!

КОТЛИ  ТРИВАРИННОГО ГОРЕННЯ TRIO UNI PLUS 40

Котли серії TRIO UNI Plus обладнані вентиля-ром і блоком керування для автоматизації роботи обладнання. У базовій комплектації експлуатація котла можлива в режимі ручного завантаження твердого палива. Для переведення котла на роботу в автоматичному режимі подавання палива, необхідно додатково встановити дверцята, під пелетний пальник, саму пальник і бункер для палива. Діапазон потужності: 14-600 кВт.

ОСОБЛИВОСТІ КОНСТРУКЦІЇ:

Особливістю моделі ТРІО УНІ ПЛЮС є розміщення теплообмінника в задній частині котла, що неабияк розширює діапазон потужностей. Багатоканальна система подавання повітря забезпечує довгострокове та рівномірне згоряння палива зверху вниз. Така перевага дає змогу використовувати різні види палива, різних розмірів і фракції. Вертикальне розміщення полиць теплообмінника мінімізує накопичування частин не до кінця згорілого палива, що дає змогу чистити котла з періодичністю один раз на тиждень. Ревізійні двері розміщені зверху та з обох боків котла, що забезпечує зручне обслуговування обладнання. У котлі встановлена водяна колосникова решітка, яка виконує функцію додаткового теплообмінника та забезпечує збільшення ККД на 5%

ПЕРЕВАГИ КОНСТРУКЦІЇ:

• Легке встановлення пелетного пальника для автоподання палива — без змін конструкції котла;
• Матеріал котла — високоякісна сталь, завтовшки 6-8 мм;
• Велика топкова камера, яка дає змогу використовувати як паливо дрова, великі за розмірами;
• Універсальність — можливість експлуатації котла в режимах ручного завантаження палива й автоподавання;
• Утеплені двері з подвійною ізоляцією — для безпечної експлуатації та мінімізації тепловтрат;
• Адаптований під встановлення механічного регулятора тяги (14-40 кВт)
• Компактні розміри.

КОНСТРУКЦІЯ КОТЛА ALTEP TRIO UNI PLUS   40 кВт:

1 - Корпус котла; 2 - камера згоряння (топка); 3 - Конвекційна частина (теплообмінник); 4 - Дверцята конвекційної частини котла; 5 - Дверцята завантажувальні; 6-1, 6-2 — Дверцята ревізійні*); 7 - Дверцята бічні; 8 - Патрубок прямої мережевої води; 9 - Патрубок зворотної мережевої води; 10 - Патрубок зливу води з котла; 11 - Патрубок під запобіжний клапан; 12 - Борів; 13 - Шибер тяги топкових газів; 14 - Колосникова решітка; 15 - Дверцята поличника; 16 - Відбивач; 17 - Водяна оболонка; 18 - Теплоізоляція корпусу; 19 - Блок автоматики керування; 20 - Вентилятор**); 21 - Канал подавання повітря на горіння; 22 - Повітряні форсунки; 23 — Кришка.

Примітка:

*) Для замовлення можливі два різновиди ревізійних дверей.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Altep Trio Uni Plus 40

Параметри		Ед. изм.	ALTEP TRIO UNI PLUS
Номінальна теплопродуктивність (потужність) котла:		кВт	40
Площа поверхні теплообміну в котлі:		м2	4,0
Коефіцієнт корисної дії (паливо: кам'яне вугілля), не менш ніж:		%	86
Розміри топки:	глибина:	мм	600
	ширина:	мм	370
	об'єм:	дм3	170
Водяна ємність котла:		л	140
Маса котла без води:		кг	540
Необхідна тяга топкових газів:		Па	23-30
Температура топкових газів на виході з котла:		°C	100-180
Рекомендована мінімальна температура води:		°C	58
Максимальна температура води:		°C	85
Номінальний робочий тиск води:		МПа	0,15
Випробувальний тиск води, не більш ніж:		МПа	0,30
Споживання електроенергії (контролер + вентилятор) (230 В, 50 Гц), не більше:		Вт	105

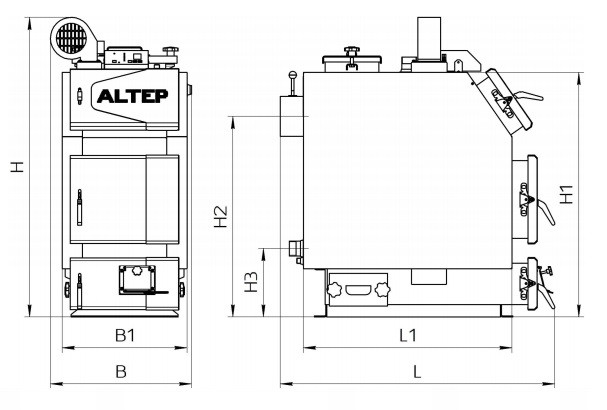

Габаритні розміри котла Альтеп TRIO UNI PLUS 40 кВт:	B	мм	640
	B1		550
	H		1400
	H1		1145
	H2		930
	Н3		280
	L		1480
	L1		1225
Розміри завантажувальних дварок:	висота	мм	230
	ширина	мм	370
Приєднувальні розміри борова (зовнішній діаметр)		мм	219
Діаметр патрубків прямий і зворотний мережевий води (Ду)		мм	50
Рекомендовані параметри димоходу:	Площа перерізу:	см2	377
	Внутрішній діаметр:	мм	220
	Висота (мінімально допустима):	м	6
Діаметр штуцера (патрубка) під запобіжний клапан (Ду)		мм	15
Необхідна величина тиску для спрацьовування запобіжного клапана		МПа	0,20
