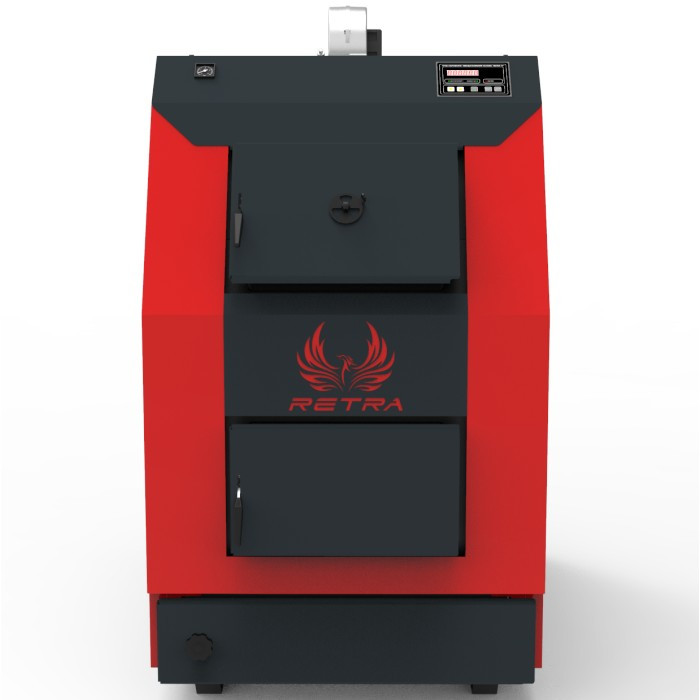

Промисловий котел на твердому паливі тривалого горіння РЕТРА-3М 98 кВт (RETRA 3-M)

АКЦІЯ НА КОТЛИ РЕТРУ! БЕЗПЛАТНА АДРЕСНА ДОСТАВКА ПО УКРАЇНІ!

ШВИДКІ ВІДОПКОВІ КОТЛИ РЕТРА-3М 98 кВт (RETRA 3-M)

Котел Ретра-3М виготовлений у формі металевої шафи прямокутної форми. Товщина теплообмінника становить 5 мм і зі збільшенням потужності котла товщина теплообмінника зростає. Конструктивно котел можна розділити на три камери. Перша камера призначена для спалювання палива. Друга камера виконує вторинну функцію відбору тепла від продуктів згоряння (дима). Третя камера потрібна для скупчення золи та подальшого її видалення в процесі роботи котла. Особливістю цієї моделі котла є два вентилятори подавання повітря. Основний вентилятор подає повітря в камеру згоряння знизу, а допоміжний подає повітря в бічні форсунки, чим досягається оптимальне горіння і високий ККД. Для зручності чищення димових каналів вгорі котла є люк, а для видалення сажі після чищення є нижній лючок.

ОСОБЛИВОСТІ КОНСТРУКЦІЇ:

• Коефіцієнт корисної дії до 86-93% завдяки конструктивним особливостям;
• Міцний корпус камери згоряння зі сталі завтовшки 5 мм забезпечує ресурс роботи обладнання 15 років і більше;
• Система розсіювання повітряного потоку по всьому об'єму топки, що забезпечує повне спалювання палива;
• Система настроювання потоків повітря під будь-який тип твердого палива та паливних відходів (дрова, брикет, вугілля, солома, біопаливо тощо);
• Електронне керування примусовим подаванням повітря з можливістю встановлення кліматичного терморегулятора та функції дистанційного керування;
• П'ять років гарантії на теплообмінник!
• Можливість очищення колоникової решітки та шевіння палива в процесі роботи (механічнийрушник);
• Система закрепу винесення тепла з димовими газами, температура яких у стабільному режимі котла становить 90-110 ^оС;
• Розове завантаження палива становить від 7-36 годин; автономного подавання палива.
• За потреби котли обладнуються Системою автоматичного подавання палива.

КОМПЛЕКТ ПОСТАВКИ RETRA 3-M :

• Котел
• Вентилятор первинного повітря
• Вентилятор вторинного повітря
• Пульт керування
• Запобіжний клапан
• Кран кульовий 1⁄2"
• Манометр
• Кран під манометр
• Посібник із монтажу й експлуатації котлів моделей «Ретра-3М»

КОНСТРУКЦІЯ КОТЛА RETRA 3-M:

1- сталевий теплообмінник; 2-камера згоряння (топка); 3 — перегородка пряма; 4 димохід; 5-шибер газоходу поворотний; 6- розсікач первинного повітря; 7-вентилятор первинного повітря;  8-шибер регулювання подавання первинного повітря; 9-лектори подавання вторинного повітря з форсунками; 10- розпушувача палива (встановлюється на всі вищевкачені модифікації, крім модифікацій «Ретра100-3М); 11- камера поддувала (зольник); 12-кожух декоративний; 13- люк завантажувальний; 14- люк вигрібний; 15- люк видалення попелу; 16- пульт керування; 17-патрубок подавання; 18- люк для чищення димових каналів; 19-патрубок зворотні сторони; 20-клапан запобіжний; 21-патрубок зливний із кульовим краном; 22- люк для видалення сажі; 23-шар теплоізоляції; 24-г-подібна перегородка; 25- труби колосникові; 26- похилі труби теплообмінника; 27-манометр із краном під манометр; 28- мідна гільза для встановлення термодатчика; 29-шибер регулювання подавання вторинного повітря; 30-короб розподілу вторинного
повітря з форсунками; 31 вентилятор вторинного повітря.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

РЕТРА-3М  98 кВт

Параметри	Ед. изм.	РЕТРА-3М
Вид топлива:	Вугілля буре, вугілля кам'яне, антрацит, торфобрикет, дрова, відходи деревообробки, лузка брикетована
Номінальна теплопродуктивність, ±10%:	кВт	98
Загальні габаритні розміри:
- довжина	мм	1870
- ширина		990
- висота		1535
Розміри топки котла:
- довжина	мм	905
- ширина		715
- висота		590
Площа колосникової решітки	м2	0,647
Об'єм топки	л	382
Температура води:
- на виході з котла, не більш ніж	°С	95
- на вході в котел, не менш ніж		55
Розмір горловини завантажувального люка:
ширина х висота	мм	430 х 310
Номінальна витрата палива, не більш ніж:
- вугілля кам'яне (Q = 20560 ±3080 кДж/кг)	кг/год	20,60
- антрацит(Q=27200 ±4080 кДж/кг)		15,60
Робочий тиск води *
- мінімальне	МПа	0,1
- максимальне*		0,2
Коефіцієнт корисної дії, не нижчий за:
- вугілля кам'яне (Q = 20560 ±3080 кДж/кг)	%	86
- антрацит( Q=27200±4080 кДж/кг)		90
Розрішення за котлом, не більше	Па	40
Температура продуктів згоряння	°С	140
Напруга живлення, В/частота	Гц	~220/50
Висота димової труби від осі димоходу котла	м	15
Діаметр труби димохода	мм	250
Об'єм водної сорочки	л	270
Запобіжний клапан, приєднувальний розмір	Дюйм	1"
Товщина внутрішньої стінки теплообмінника	мм	5
Маса котла (без води)	кг	820
Примітка: * для систем, що працюють під тиском. На окреме замовлення виготовляється посилений теплообмінник котла — робочий тиск до 0,6 МПа.
Габаритні та приєднувальні розміри котлів модельного ряду «Ретра-3М» потужністю 98 кВт
Котел, кВт Розміри, мм L B H A C D E F M N l k P h R 98 1835 910 1425 1010 1475 320 1475 390 270 1140 300 350 200 1010 1835
