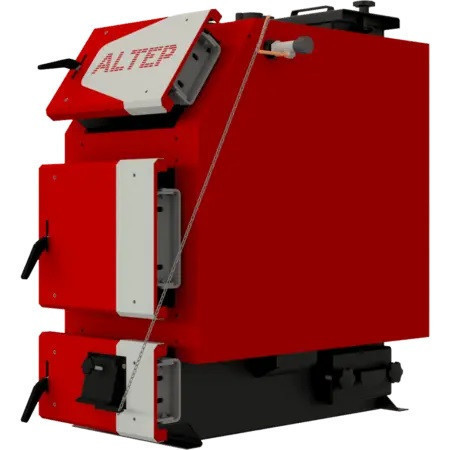

Котел опал опалювальний на твердому паливі АЛЬТЕП ТРІО УНІ 40 кВт (TRIO UNI)

 КОТЛИ ALTEP! ВИГОДНІ ПОТУЖЕННЯ (УТТОЧНІЙТЕ)!

КОТЛИ  ТРИВАРИННОГО ГОРЕННЯ TRIO UNI  40

Котли серії TRIO UNI адаптовані під встановлення термостатичного регулятора тяги, а також можуть бути обладнані турбіною і блоком керування для автоматизації роботи обладнання. У базовій комплектації експлуатація котла можлива в режимі ручного завантаження твердого палива. Для переведення котла на роботу в автоматичному режимі подавання палива, необхідно додатково встановити дверцята, під пелетний пальник, саму пальник і бункер для палива. Діапазон потужності: 14-600 кВт.

ОСОБЛИВОСТІ КОНСТРУКЦІЇ:

Особливістю моделі ТРІО УНІ є розміщення теплообмінника в задній частині котла, що неабияк розширює діапазон потужностей. Багатоканальна система подавання повітря забезпечує довгострокове та рівномірне згоряння палива зверху вниз. Така перевага дає змогу використовувати різні типи палива, різних розмірів і фракції. Вертикальне розміщення полиць теплообмінника мінімізує накопичування частин не до кінця згорілого палива, що дає змогу чистити котла з періодичністю один раз на тиждень. Ревізійні двері розміщені зверху та з обох боків котла, що забезпечує зручне обслуговування обладнання. У котлі встановлена водяна колосникова решітка, яка виконує функцію додаткового теплообмінника та забезпечує збільшення ККД на 5%

ПЕРЕВАГИ КОНСТРУКЦІЇ:

• Легке встановлення пелетного пальника для автоподання палива — без змін конструкції котла;
• Матеріал котла — високоякісна сталь, завтовшки 6-8 мм;
• Велика топкова камера, яка дає змогу використовувати як паливо дрова, великі за розмірами;
• Універсальність — можливість експлуатації котла в режимах ручного завантаження палива й автоподавання;
• Утеплені двері з подвійною ізоляцією — для безпечної експлуатації та мінімізації тепловтрат;
• Адаптований під встановлення механічного регулятора тяги (14-40 кВт)
• Компактні розміри.

КОНСТРУКЦІЯ КОТЛА ALTEP TRIO UNI 40 кВт:

1 - Корпус котла; 2 - камера згоряння (топка); 3 - Конвекційна частина (теплообмінник); 4 - Дверцята конвекційної частини котла; 5 - Дверцята завантажувальні; 6-1, 6-2 — Дверцята ревізійні*); 7 - Дверцята бічні; 8 - Патрубок прямої мережевої води; 9 - Патрубок зворотної мережевої води; 10 - Патрубок зливу води з котла; 11 - Патрубок під запобіжний клапан; 12 - Борів; 13 - Шибер тяги топкових газів; 14 - Колосникова решітка; 15 - Дверцята поличника; 16 - Відбивач; 17 - Водяна оболонка; 18 - Теплоізоляція корпусу; 19 - Блок автоматики керування; 20 - Вентилятор**); 21 - Канал подавання повітря на горіння; 22 - Повітряні форсунки; 23 - Кришка; 25 — Клапан подавання повітря;26 — Регулятор тяги *);27 — Ланцюг.

Примітка:

*) Регулятор тяги з ланцюгом не входить до комплекту постачання котла.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Altep Trio Uni  40

Параметри		Ед. изм.	ALTEP TRIO UNI
Номінальна теплопродуктивність (потужність) котла:		кВт	40
Площа поверхні теплообміну в котлі:		м2	4,0
Коефіцієнт корисної дії (паливо: кам'яне вугілля), не менш ніж:		%	86
Розміри топки:	глибина:	мм	600
	ширина:	мм	370
	об'єм:	дм3	170
Водяна ємність котла:		л	140
Маса котла без води:		кг	540
Необхідна тяга топкових газів:		Па	23-30
Температура топкових газів на виході з котла:		°C	100-180
Рекомендована мінімальна температура води		°C	58
Максимальна температура води:		°C	85
Номінальний робочий тиск води:		МПа	0,15
Випробувальний тиск води, не більш ніж:		МПа	0,30
Габаритні розміри котла Альтеп TRIO UNI  40 кВт:	B	мм	740
	B1		550
	H		1200
	H1		1145
	H2		930
	Н3		280
	L		1480
	L1		1225
Розміри завантажувальних дварок:	висота	мм	230
	ширина	мм	420
Приєднувальні розміри борова (зовнішній діаметр)		мм	219
Діаметр патрубків прямий і зворотний мережевий води (Ду)		мм	50
Рекомендовані параметри димоходу:	Площа перерізу	см2	377
	Внутрішній діаметр	мм	220
	Висота (мінімально допустима)	м	6
Діаметр штуцера (патрубка) під запобіжний клапан (Ду)		мм	20
Необхідна величина тиску для спрацьовування запобіжного клапана		МПа	0,25
