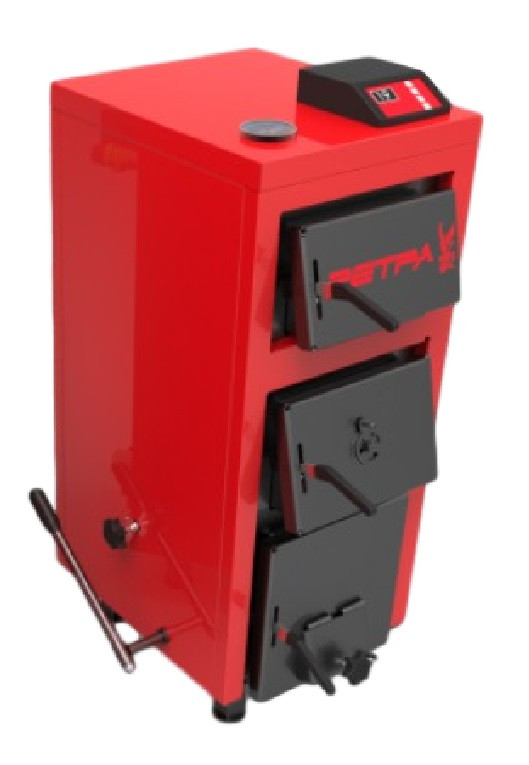

Побутовий котел на твердому паливі тривалого горіння РЕТРА-5М ПЛЮС 25 кВт (RETRA 5-M PLUS)
40 400 ₴
- Готово до відправки
- +380 (44) 333-65-96Городской
АКЦІЯ НА КОТЛИ РЕТРУ! БЕЗПЛАТНА АДРЕСНА ДОСТАВКА ПО УКРАЇНІ!
ШВИДКІ ВІДОПКОВІ КОТЛИ РЕТРА-5М ПЛЮС 25 кВт (RETRA 5-M PLUS)
Твердопаливні котли моделей «Ретра-5М» і «Ретра-5М PLUS» є побутовими котлами, що працюють за принципом верхнього спалювання палива. Стінки та колосникова решітка охолоджуються водою і виготовлені з якісного сталевого листа. Центр завантаження палива та золодовидалення з колосниковою решітки ручне. Котел обладнаний механічним розпушувачем палива. Опціально котли пристосовані до монтажу вентилятора та блока керування (контролера), який контролює процес горіння та роботу насоса центрального опалення (модель «Ретра-5М PLUS»). Котли моделі «Ретра-5М» працюють із механічним регулятором тяги. Котли призначені для роботи в системах центрального водяного опалення з примусовою (закрита система опалення під тиском) або природна (відкрита система опалення) циркуляцією теплоносія для тепла та гарячого водопостачання житлових будинків, дач, виробничих і складських приміщень, торгових об'єктів, будівель соціального та адміністративного призначення.
ОСОБЛИВОСТІ КОНСТРУКЦІЇ:
- Конструкція котла дає змогу спалювати різні види палива (вугіль, дерево, брикети, відходи деревини).
- Розташування горизонтальних (конвекторних) камер дає мінімальний ефект конденсації димових газів, що неабияк подовжує термін експлуатації котла.
- Виробником котел пристосований до монтажу як із механічним регулятором тяги, так і системою електронного керування й подаванням повітря, який регулює процес спалювання.
КОМПЛЕКТ ПОСТАВКИ RETRA 5-M PLUS:
- Радіальний
- Термоанометр
- Клапан запобіжний
- Кран кульовий
- Американка 1 1/2»
- Заглушка 3/4»
- Пульт ST-24
- Гільза під термодатчик
КОНСТРУКЦІЯ КОТЛА RETRA 5-M PLUS:
Сталевий теплообмінник (1) складається з двох частин, у нижній частині міститься камера згоряння (2), у верхній розміщені прямі перегородки (3) які утворюють конвективні канали теплообмінника.Прямі перегородки та стінки теплообмінника охолоджуються водою, утворюючи так звану «водячу сорочку».Процес горіння відбувається в камері згоряння на водоохолоджуваних колосникових решітках (22), під колосниковою решіткою розміщена камера піддувала (зольник) (11).Димові гази пройшовши конвективні канали теплообмінника потрапляють у димохід (4).
1 — сталевий теплообмінник; 2 — камера згоряння (топка); 3 — перегородка пряма; 4 — димохід; 5 — шибер газоходу поворотний; 6 — розсікач первинного повітря; 7 — патрубок під регулятор тяги; 8 — канал подавання вторинного повітря із шимером для регулювання; 9 — форсунки вторинного повітря; 10 — розпушувач палива; 11 — камера піддувала (зольник); 12 — кожух декоративний; 13 — люк завантажувальний; 14 — люк вигрібний для видалення золи; 15 — люк поддувала; 16 — патрубок подавання; 17 — люк для чищення димових каналів; 18 — патрубок оберту; 19 — клапан запобіжний; 20 — патрубок зливний із кульовим краном; 21 — шар теплоізоляції; 22 — решітка колосникова; 23 — похилі труби теплообмінника; 24 — термоманометр; 25 — пульт керування; 26. — патрубок під термодатчик пульта керування; 27 — регулятор тяги; 28 — мідна гільза для встановлення термодатчика.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
РЕТРА-5М PLUS 25 кВт
Параметри | Ед. изм. | РЕТРА-5М PLUS | ||||||||||||||||||||||||||||
Номінальна потужність | кВт | 25 | ||||||||||||||||||||||||||||
Диапазон мощности | кВт | 20-25 | ||||||||||||||||||||||||||||
Вид топлива: | Вугілля, дерево, брикети | |||||||||||||||||||||||||||||
Загальні габаритні розміри: |
||||||||||||||||||||||||||||||
- довжина | мм | 930 | ||||||||||||||||||||||||||||
- ширина | 720 | |||||||||||||||||||||||||||||
- висота | 1300 | |||||||||||||||||||||||||||||
Розміри топки котла: |
||||||||||||||||||||||||||||||
- довжина | мм | 500 | ||||||||||||||||||||||||||||
- ширина | 380 | |||||||||||||||||||||||||||||
- висота | 460 | |||||||||||||||||||||||||||||
Розмір отвору завантажувального люка: |
||||||||||||||||||||||||||||||
ширина х висота | мм | 320х220 | ||||||||||||||||||||||||||||
Об'єм топки | 87 | |||||||||||||||||||||||||||||
Водяний об'єм | 103 | |||||||||||||||||||||||||||||
Температура води: |
||||||||||||||||||||||||||||||
- на виході з котла, не більш ніж | °С | 95 | ||||||||||||||||||||||||||||
- на вході в котел, не менш ніж | 55 | |||||||||||||||||||||||||||||
Температура продуктів згоряння, не менш ніж | °С | 140 | ||||||||||||||||||||||||||||
Коефіцієнт корисної дії, не нижчий за: |
||||||||||||||||||||||||||||||
- вугілля кам'яне (Q = 20560 ±3080 кДж/кг) |
% | 79-81 | ||||||||||||||||||||||||||||
- антрацит ( Q=27200 ±4080 кДж/кг) | 80-83 | |||||||||||||||||||||||||||||
Номінальна витрата палива: |
||||||||||||||||||||||||||||||
-антрацит (Q=27200 кДж/кг) | кг/год | 2,3-3,9 | ||||||||||||||||||||||||||||
-драва (Q = 12000 кДж/кг) | 5,2-8,7 | |||||||||||||||||||||||||||||
Макс. допустимий робочий тиск* | МПа | 0,2 | ||||||||||||||||||||||||||||
Розрізнення за котлом, не більш ніж | Па | 25 | ||||||||||||||||||||||||||||
Під'єднання під'єднувальних труб | G” | 1 1/2" | ||||||||||||||||||||||||||||
Напруга живлення/частота** | В/Гц | ~220/50 | ||||||||||||||||||||||||||||
Споживана потужність** | Вт | 40 | ||||||||||||||||||||||||||||
Вихід під димохід | мм | 160х180 | ||||||||||||||||||||||||||||
Висота димової труби від осі димоходу котла | м | 7 | ||||||||||||||||||||||||||||
Діаметр труби димохода | мм | 200 | ||||||||||||||||||||||||||||
Маса котла (без води) | кг | 310 | ||||||||||||||||||||||||||||
* - параметри вказані в таблиці дійсні для систем, що працюють під тиском. ** - тільки для котлів модельного ряду «Ретро-5М PLUS», які працюють із турбонаддувом і пультом керування. *** - для поліпшення виробів виробник залишає за собою право змін параметрів і комплектації. |
||||||||||||||||||||||||||||||
Габаритні розміри котла РЕТРА-5М ПЛЮС: |
||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
Доставка котлів тривалого горіння РЕТРА-5М PLUS по всієї Українці: Чорновці, Тернополь, Рівно, Харків, Житомир, Одеса, Запоріжжя, Вінниця, Львів, Луганськ, Донецьк, Житомир, Одеса, Херсон, Сумми, Кіровоград, Чернігв, Полтава, Миколаїв, Хмельницький, Київ, Івано-Франків, Днепрозор, Черкаси тощо.
Основні | |
---|---|
Матеріал теплообмінника | Сталь |
Виробник | Ретра |
Види твердого палива | Дрова, Кам'яне вугілля, Буре вугілля, Антрацит |
Вид пального | Тверде |
Країна виробник | Україна |
Теплоносій | Вода |
- Ціна: 40 400 ₴
