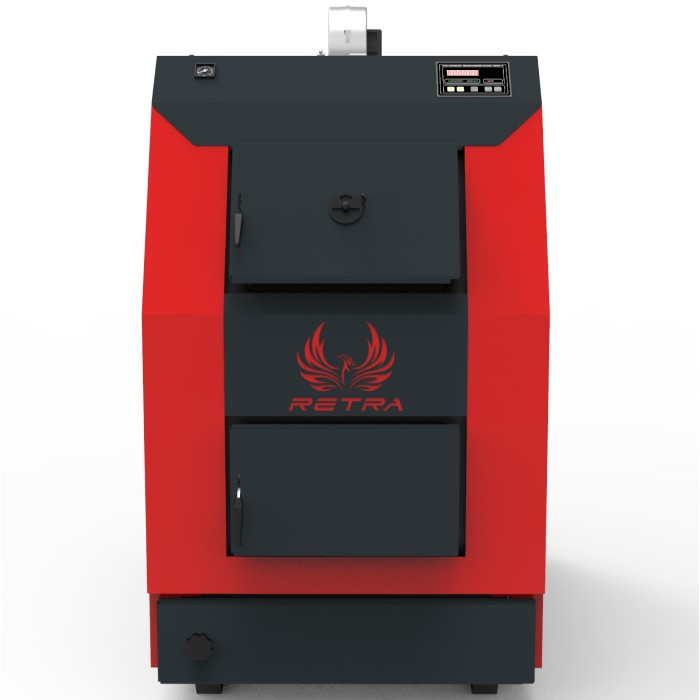

Побутовий котел на твердому паливі тривалого горіння РЕТРА-3М 80 кВт (RETRA 3-M)

АКЦІЯ НА КОТЛИ РЕТРА! БЕЗКОШТОВНА ДОСТАВКА ПО УКРАЇНІ!

ПОБУТОВІ ОПАЛЮВАЛЬНІ КОТЛИ РЕТРА-3М 80 кВт (RETRA 3-M)

Котел Ретра-3М виготовлений у вигляді металевого шафи прямокутної форми. Товщина теплообмінника становить 5 мм і з збільшенням потужності котла товщина теплообмінника зростає. Конструктивно котел можна розділити на три камери. Перша камера призначена для спалювання палива. Друга камера виконує вторинну функцію відбору тепла від продуктів згоряння (диму). Третя камера потрібна для скупчення золи та подальшого її видалення в процесі роботи котла. Особливістю даної моделі котла є два вентилятора подачі повітря. Основний вентилятор подає повітря в камеру згоряння знизу, а допоміжний подає повітря в бічні форсунки, чим досягається оптимальне горіння і високий ККД. Для зручності чищення димових каналів вгорі котла є люк, а для видалення сажі після чищення є нижній люк.

ОСОБЛИВОСТІ КОНСТРУКЦІЇ:

• Коефіцієнт корисної дії до 86-93% за рахунок конструктивних особливостей;
• Міцний корпус камери згоряння із сталі товщиною 5 мм забезпечує ресурс роботи обладнання 15 років і більше;
• Система розсічення повітряного потоку по всьому об'єму топки, що забезпечує повне спалювання палива;
• Система налаштування потоків повітря під будь-який вид твердого палива та горючих відходів (дрова, брикет, вугілля, солома, біопаливо тощо);
• Електронне управління примусовою подачею повітря з можливістю установки кліматичного терморегулятора і функції дистанційного керування;
• П'ять років гарантії на теплообмінник!
• Можливість очищення колосникових грат і ворушіння палива в процесі роботи (механічний ворушитель);
• Система запору виносу тепла з димовими газами, температура яких в стабільному режимі котла становить 90-110 ^проЗ;
• Разове завантаження палива становить від 7-36 годин;Системою автоматичної подачі палива.
• При необхідності котли обладнуються Системою автоматичної подачі палива.

КОМПЛЕКТ ПОСТАВКИ RETRA 3-M :

• Котел
• Вентилятор первинного повітря
• Вентилятор вторинного повітря
• Пульт управління
• Запобіжний клапан
• Кран кульовий 1⁄2"
• Манометр
• Кран під манометр
• Керівництво по монтажу та експлуатації моделей котлів «Ретра - 3М»

КОНСТРУКЦІЯ КОТЛА RETRA 3-M:

1 - сталевий теплообмінник; 2 - камера згоряння (топка); 3 - перегородка пряма; 4 - трубопровід; 5 - шибер газоходу поворотний; 6 - розсікач первинного повітря; 7 - вентилятор первинного повітря; 8 - шибер регулювання подачі первинного повітря; 9 - колектори подачі вторинного повітря з форсунками; 10 - розпушувача палива (встановлюється на всі вищезазначені модифікації крім модифікацій «Ретра100-3М); 11 - камера піддувала (зольник); 12 - декоративний кожух; 13 - завантажувальний люк; 14 - люк вигрібної; 15 - люк видалення попелу; 16 - пульт управління; 17 - патрубок подачі; 18 - люк для чищення димових каналів; 19 - патрубок обратки; 20 - запобіжний клапан; 21 - зливний патрубок з кульовим краном; 22 - люк для видалення сажі; 23 - шар теплоізоляції; 24 - г - подібна перегородка; 25 - труби колосникові; 26 - похилі труби теплообмінника; 27 - манометр з краном під манометр; 28 - мідна гільза для встановлення термодатчика; 29 - шибер регулювання подачі вторинного повітря; 30 - короб вторинного розподілу
повітря з форсунками; 31 - вентилятор вторинного повітря.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

РЕТРА-3М 80кВт

Параметр	Од. зм.	РЕТРА-3М
Вид палива:	Вугілля буре, вугілля кам'яне, антрацит, торфобрикет, дрова, відходи деревообробки, лушпиння брикетирована
Номінальна тепло продуктивність, ±10%:	кВт	80
Загальні габаритні розміри:
- довжина	мм	1720
- ширина		930
- висота		1385
Розміри топки котла:
- довжина	мм	805
- ширина		635
- висота		495
Площа колосникової решітки	м2	0,511
Об'єм топки	л	253
Температура води:
- на виході з котла, не більше	°З	95
- на вході в котел, не менше		55
Розмір горловини завантажувального люка:
ширина х висота	мм	430 х 310
Номінальна витрата палива, не більше :
- вугілля кам'яне (Q=20560 ±3080кДж/кг)	кг/год	16,50
- антрацит(Q=27200 ±4080 кДж/кг)		12,50
Робочий тиск води *
- мінімальне	МПа	0,1
- максимальне*		0,2
Коефіцієнт корисної дії, не нижче:
- вугілля кам'яне (Q=20560±3080кДж/кг)	%	86
- антрацит( Q=27200±4080 кДж/кг)		90
Розрідження за котлом, не більше	Па	40
Температура продуктів згоряння	°З	140
Напруга живлення, В / частота	Гц	~220/50
Висота димової труби від осі димоходу котла	м	8
Діаметр труби димоходу	мм	250
Об'єм водяної сорочки	л	224
Запобіжний клапан, приєднувальний розмір	Дюйм	1"
Товщина внутрішньої стінки теплообмінника	мм	5
Маса котла (без води)	кг	720
Примітка: * для систем, що працюють під тиском. За окремим замовленням виготовляється посилений теплообмінник котла - робочий тиск до 0,6 МПа.
Габаритні і приєднувальні розміри котлів модельного ряду «Ретра-3М» потужністю 80кВт
Котел, кВт Розміри, мм L B H A C D E F M N l k P h R 80 1685 825 1275 925 1345 300 1325 370 250 1010 270 250 200 895 1685
