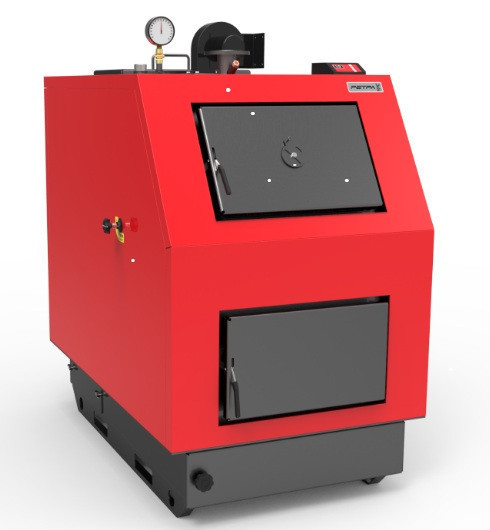

Промисловий котел на твердому паливі тривалого горіння РЕТРА-3М 150 кВт (RETRA 3-M)
175 000 ₴
- Готово до відправки
- +380 (44) 333-65-96Городской
АКЦІЯ НА КОТЛИ РЕТРУ! БЕЗПЛАТНА АДРЕСНА ДОСТАВКА ПО УКРАЇНІ!
ШВИДКІ ВІДОПКОВІ КОТЛИ РЕТРА-3М 98 кВт (RETRA 3-M)
Котел Ретра-3М виготовлений у формі металевої шафи прямокутної форми. Товщина теплообмінника становить 5 мм і зі збільшенням потужності котла товщина теплообмінника зростає. Конструктивно котел можна розділити на три камери. Перша камера призначена для спалювання палива. Друга камера виконує вторинну функцію відбору тепла від продуктів згоряння (дима). Третя камера потрібна для скупчення золи та подальшого її видалення в процесі роботи котла. Особливістю цієї моделі котла є два вентилятори подавання повітря. Основний вентилятор подає повітря в камеру згоряння знизу, а допоміжний подає повітря в бічні форсунки, чим досягається оптимальне горіння і високий ККД. Для зручності чищення димових каналів вгорі котла є люк, а для видалення сажі після чищення є нижній лючок.
ОСОБЛИВОСТІ КОНСТРУКЦІЇ:
- Коефіцієнт корисної дії до 86-93% завдяки конструктивним особливостям;
- Міцний корпус камери згоряння зі сталі завтовшки 6 мм забезпечує ресурс роботи обладнання 15 років і більше;
- Система розсіювання повітряного потоку по всьому об'єму топки, що забезпечує повне спалювання палива;
- Система настроювання потоків повітря під будь-який тип твердого палива та паливних відходів (дрова, брикет, вугілля, солома, біопаливо тощо);
- Електронне керування примусовим подаванням повітря з можливістю встановлення кліматичного терморегулятора та функції дистанційного керування;
- П'ять років гарантії на теплообмінник!
- Можливість очищення колоникової решітки та шевіння палива в процесі роботи (механічнийрушник);
- Система закрепу винесення тепла з димовими газами, температура яких у стабільному режимі котла становить 90-110 оС;
- Розове завантаження палива становить від 7-36 годин;
- Котли вирізняються високою продуктивністю й надійністю, підкресленими численними нагородами;
- За потреби котли обладнуються Системою автоматичного подавання палива.
КОМПЛЕКТ ПОСТАВКИ RETRA 3-M :
- Котел
- Вентилятор первинного повітря
- Вентилятор вторинного повітря
- Пульт керування
- Кран кульовий 1"
- Манометр
- Кран під манометр
- Шкірковий інструмент
- Посібник із монтажу й експлуатації котлів моделей «Ретра-3М»
- Паспорт котла моделі «Ретра-3М»

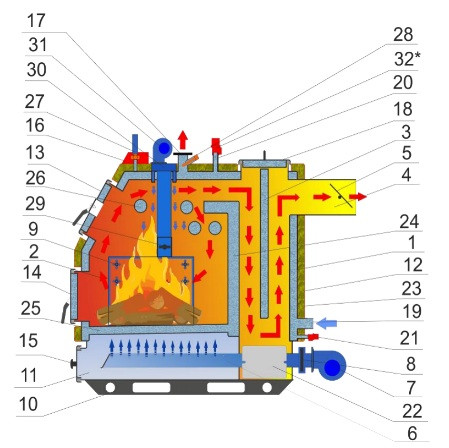

КОНСТРУКЦІЯ КОТЛА RETRA 3-M:
1- сталевий теплообмінник; 2-камера згоряння (топка); 3 — перегородка пряма; 4 димохід; 5-шибер газоходу поворотний; 6- розсікач первинного повітря; 7-вентилятор первинного повітря; 8-шибер регулювання подавання первинного повітря; 9-лектори подавання вторинного повітря з форсунками; 10- лижа котла; 11- камера поддувала (зольник); 12-кожух декоративний; 13- люк завантажувальний; 14- люк вигрібний; 15- люк видалення попелу; 16- пульт керування; 17-патрубок подавання; 18- люк для чищення димових каналів; 19-патрубок зворотні сторони; 20-патрубок для під'єднання запобіжного клапана; 21-патрубок зливний із кульовим краном; 22- люк для видалення сажі; 23-шар теплоізоляції; 24-Г-подібна перегородка; 25- труби колосникові; 26- похилі труби теплообмінника; 27-манометр із краном під манометр; 28- мідна гільза для встановлення термодатчика; 29-шибер регулювання подавання вторинного повітря; 30-коробок розподілу вторинного повітря з форсунками; 31 вентилятор вторинного повітря. 32 — клапан запобіжний 1 1/2".
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
РЕТРА-3М 150 кВт
Параметри | Ед. изм. | РЕТРА-3М | |||||||||||||||||||||||||||||||||||||||||||||||
Вид топлива: |
Вугілля буре, вугілля кам'яне, антрацит,торфобрикет, дротова, відходи деревообробки, лузка брикетована |
||||||||||||||||||||||||||||||||||||||||||||||||
Номінальна теплопродуктивність, ±10%: | кВт | 150 | |||||||||||||||||||||||||||||||||||||||||||||||
Загальні габаритні розміри: |
|||||||||||||||||||||||||||||||||||||||||||||||||
- довжина | мм | 1910 | |||||||||||||||||||||||||||||||||||||||||||||||
- ширина | 1130 | ||||||||||||||||||||||||||||||||||||||||||||||||
- висота | 1640 | ||||||||||||||||||||||||||||||||||||||||||||||||
Розміри топки котла: |
|||||||||||||||||||||||||||||||||||||||||||||||||
- довжина | мм | 895 | |||||||||||||||||||||||||||||||||||||||||||||||
- ширина | 800 | ||||||||||||||||||||||||||||||||||||||||||||||||
- висота | 800 | ||||||||||||||||||||||||||||||||||||||||||||||||
Площа колосникової решітки | м2 | 0,716 | |||||||||||||||||||||||||||||||||||||||||||||||
Об'єм топки | л | 573 | |||||||||||||||||||||||||||||||||||||||||||||||
Температура води: |
|||||||||||||||||||||||||||||||||||||||||||||||||
- на виході з котла, не більш ніж | °С | 95 | |||||||||||||||||||||||||||||||||||||||||||||||
- на вході в котел, не менш ніж | 55 | ||||||||||||||||||||||||||||||||||||||||||||||||
Розмір горловини завантажувального люка: |
|||||||||||||||||||||||||||||||||||||||||||||||||
ширина х висота | мм | 520 х 370 | |||||||||||||||||||||||||||||||||||||||||||||||
Номінальна витрата палива, не більш ніж: |
|||||||||||||||||||||||||||||||||||||||||||||||||
- вугілля кам'яне (Q = 20560 ±3080 кДж/кг) | кг/год | 24,0 | |||||||||||||||||||||||||||||||||||||||||||||||
- антрацит(Q=27200 ±4080 кДж/кг) | 18,4 | ||||||||||||||||||||||||||||||||||||||||||||||||
Робочий тиск води * |
|||||||||||||||||||||||||||||||||||||||||||||||||
- мінімальне | МПа | 0,1 | |||||||||||||||||||||||||||||||||||||||||||||||
- максимальне* | 0,2 | ||||||||||||||||||||||||||||||||||||||||||||||||
Коефіцієнт корисної дії, не нижчий за: |
|||||||||||||||||||||||||||||||||||||||||||||||||
- вугілля кам'яне (Q = 20560 ±3080 кДж/кг) | % | 86 | |||||||||||||||||||||||||||||||||||||||||||||||
- антрацит( Q=27200±4080 кДж/кг) | 90 | ||||||||||||||||||||||||||||||||||||||||||||||||
Розрішення за котлом, не більше | Па | 40 | |||||||||||||||||||||||||||||||||||||||||||||||
Температура продуктів згоряння | °С | 140 | |||||||||||||||||||||||||||||||||||||||||||||||
Напруга живлення, В/частота | Гц | ~220/50 | |||||||||||||||||||||||||||||||||||||||||||||||
Висота димової труби від осі димоходу котла | м | 15 | |||||||||||||||||||||||||||||||||||||||||||||||
Діаметр труби димохода | мм | 250 | |||||||||||||||||||||||||||||||||||||||||||||||
Об'єм водної сорочки | л | 335 | |||||||||||||||||||||||||||||||||||||||||||||||
Запобіжний клапан, приєднувальний розмір | Дюйм | 1 1⁄2" | |||||||||||||||||||||||||||||||||||||||||||||||
Товщина внутрішньої стінки теплообмінника | мм | 6 | |||||||||||||||||||||||||||||||||||||||||||||||
Маса котла (без води) | кг | 1150 | |||||||||||||||||||||||||||||||||||||||||||||||
Примітка: * для систем, що працюють під тиском. На окреме замовлення виготовляється посилений теплообмінник котла — робочий тиск до 0,6 МПа. |
|||||||||||||||||||||||||||||||||||||||||||||||||

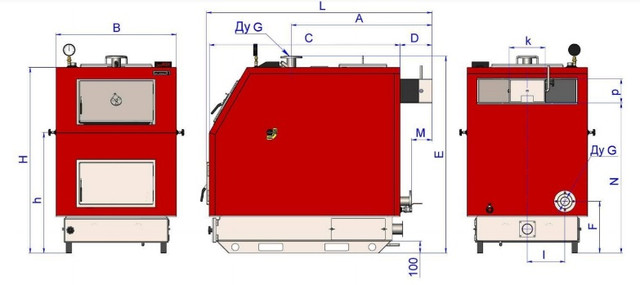

Габаритні та приєднувальні розміри котлів модельного ряду «Ретра-3М» потужністю 150 кВт |
|||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||
Доставка котлів тривалого горіння РЕТРА-3М по всієї Українці: Чорновці, Тернополь, Рівно, Харків, Житомир, Одеса, Запоріжжя, Вінниця, Львів, Луганськ, Донецьк, Житомир, Одеса, Херсон, Сумми, Кіровоград, Чернігов, Полтава, Миколая, Хмельницький, Київ, Івано-Франків, Днепрозор, Черкаси тощо.
Основні | |
---|---|
Матеріал теплообмінника | Сталь |
Виробник | Ретра |
Види твердого палива | Дрова, Кам'яне вугілля, Буре вугілля, Антрацит |
Вид пального | Тверде |
Країна виробник | Україна |
Теплоносій | Вода |
